La traccia© Copyright I.C.P. e Antonio D’Arienzo
tratto dall'Abstract di "La traccia: dal sopralluogo al verdetto" e da "Pregi e limiti dell'Indagine Grafodocumentale", rispettivamente pubblicati nel mese di maggio 2002 (ISBN 88-87975-06-X) e nel mese di maggio 2009 (ISBN-978-88-87975-07-9)
La criminalistica non è una scienza a sé stante, bensì è l’applicazione di procedure scientifiche e di tecniche, talune semplici come la fotografia e altre abbastanza evolute come quelle nucleari, tutte volte ad identificare l’autore di un reato, ad accertare le cause, l’epoca, i mezzi di un evento criminoso e talvolta anche a prevenirlo. Elemento cardine della criminalistica è la “traccia”, quell’informatore silenzioso e incorruttibile senza il quale nessuna indagine può avere alcuna speranza di successo.
La traccia, nella genericità del termine e negli infiniti aspetti che può assumere, è muta, ma diventa eloquente quando l’investigatore, con la propria esperienza, riesce a trarre da essa quelle informazioni preziose che possono inchiodare il reo alle proprie responsabilità; a volte una traccia che a prima vista appare insignificante, poi può rivelarsi risolutiva per le indagini.
Con il termine “traccia” ci si riferisce comunemente a qualsiasi segno lasciato da un corpo materiale, che costituisce la prova del suo passaggio, e per estensione può essere intesa come ogni vestigio che dimostri il compimento di un evento. Le “tracce” non sempre sono materiali: è il caso di quelle vocali. Le tracce, se possibile, vanno prelevate e custodite, ma in numerosi casi è sufficiente fotografarle. La fotografia è ancora un mezzo insostituibile per “portare” la traccia nel dibattimento, perché non sempre è sufficiente relazionare un fatto o descrivere un luogo.
Le figure qui riprodotte sono un campione delle infinite tracce che quotidianamente sono sottoposte ad esame dagli investigatori.
F1.
Vari tipi di tracce ematiche: A) colatura (si dirigono parallele
verso il basso per effetto della forza di gravità); B)
trascinamento (si osservano striature); C) schizzi (hanno uguale
provenienza e alcune tracce sono puntiformi); D) gocciolatura (si
determinano rimbalzi attorno alle gocce più consistenti); E)
falsi spruzzi (diverse direzioni delle singole tracce); F)
imbrattamento (macchie disordinate, non uguali, non circolari); G)
impronte di mani; H) particolare di “G".

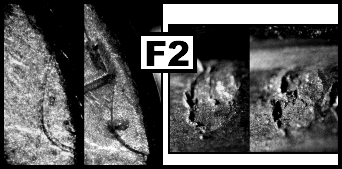

F2.
Esempi di impronte lasciate dall’espulsore (sx) e
dell’estrattore (dx) su due bossoli di cartucce (reperto e
campione sperimentale) esplose con la medesima arma (pistola Beretta
cal. 9 mm Parabellum modello 92 FS). Si tratta di accertamenti
microidentificativi di competenza dell'esperto balistico.

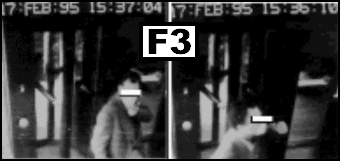

F3.
Sequenze di una rapina: le immagini così acquisite sono
trasmesse all’autorità giudiziaria che poi procede
all’identificazione della persona ritratta. Si tratta di
accertamenti di natura antroposomatica.

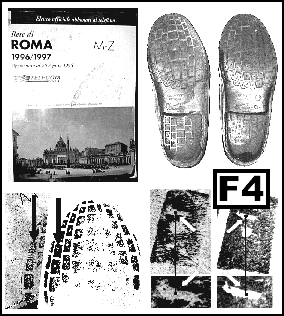

F4.
Un elenco telefonico calpestato da un intruso, rinvenuto sul
pavimento di un ufficio. Sulla copertina si osserva l’impronta
lasciata dalla suola di gomma di una scarpa sinistra. Seguono le
fotografie delle due scarpe sinistre dello stesso modello
appartenenti a due possibili sospetti e le relative impronte. Solo
una di esse presenta un elemento caratteristico che individua non
solo il tipo e il modello, bensì l’esemplare della
scarpa calzata dal malvivente.
F5.
I caratteri particolari delle impronte dermiche (delle quali si
occupa la dattiloscopia) sono rappresentati dal tipo e dalla
posizione di contrassegni caratteristici, i cosiddetti punti di
identità, che comprendono: 1) interruzioni; 2) estremi (inizi
o termini di “linee” o “tratti”); 3)
interlinee (rilievi con soluzioni di continuità, fra due linee
parallele); 4) uncini (in estremi di linee); 5) incroci (tra due
linee); 6) biforcazioni; 7) tratti (piccoli frammenti di linee fra
altre linee parallele); 8) punti (come il precedente, con la
differenza che si tratta di un punto e non di un segmento); 9)
deviazioni; 10) isolotti (tratti o punti contenuti in figure chiuse);
11) occhielli o occhi (figure chiuse, vuote); 12) intrecci (linee che
si intersecano, formando serie di occhielli). Sono di competenza
dell'esperto dattiloscopico.
F6.
La contraffazione di un assegno svelata dalla fotografia con la
tecnica dell'infrarosso: L'importo in cifre dell'assegno, che in
origine era di "500.000", è stato trasformato in
"1.500.000" aggiungendo una cifra "1". Con la
tecnica dell'infrarosso, si constata la diversità di
inchiostro del tracciato della cifra "1" rispetto alle
restanti cifre sul La contraffazione di un assegno svelata dalla
fotografia con la tecnica dell’infrarosso: l’importo in
cifre dell’assegno, che in origine era di “500.000”,
è stato modificato in “1.500.000” inserendo la
cifra “1”. Con la tecnica dell’infrarosso, si
constata la diversità dell’inchiostro della cifra “1”
rispetto a quello della penna usata per tracciare le altre cifre.
Sono esami di natura grafodocumentale che possono essere eseguiti, se
fornito sia della necessaria competenza sia dell'idonea attrezzatura,
dal consulente in analisi e comparazione della grafia.
F7.
Nella figura a lato, sopra, parole tratte da un documento; sotto,
altre parole tratte da un altro dattiloscritto; infine, confronto fra
le lettere “o” relative ai due documenti.
L’introflessione del lato sinistro delle “o”
dimostra l’unica provenienza dei due dattiloscritti. Come al
punto F6, la competenza può essere anche per perito grafico.

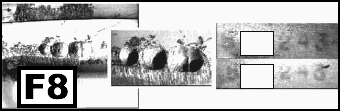

F8.
Nella figura, a sinistra il particolare di una pistola recante la
matricola asportata con la punta di un trapano; al centro,
particolare ingrandito della contraffazione: essendo stato asportato
in profondità lo strato di metallo su cui fu apposta la
matricola, che non è stata identificata; a destra, particolare
delle fasi finali di rigenerazione di una matricola abrasa con una
lima (prima dell’operazione di ripristino, sull’arma si
osservava soltanto il solco prodotto dalla lima.

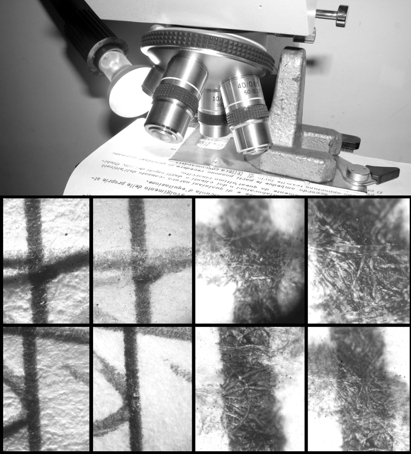

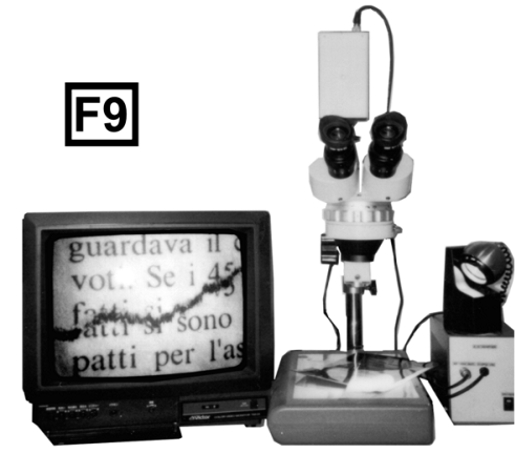

F9. Applicazioni della microscopia. A- Ricomposizione di due frammenti di un foglio di giornale, uno rinvenuto sul luogo del reato e l’altro addosso all’indagato. Con lo stereomicroscopio qui riprodotto, l’immagine osservata può essere visualizzata sul monitor o inviata al computer. Il piano di appoggio è un diafanoscopio, che consente di osservare il reperto cartaceo per trasparenza. B- Minuti tratti di penna illuminati con un fascio di luce semiradente, osservati con un microscopio sul quale è applicata una videocamera collegata al computer. I particolari ripresi si osservano in basso nella figura “F9-B”, a minore (sx) e a maggiore (dx) ingrandimento. C- Attraverso l’esame microscopico è stato accertato che una sottoscrizione era stata ricalcata dal falsario con una penna a sfera, sopra il tracciato di una firma autentica riportata sulla carta con una stampante a getto di inchiostro. La microscopia trova pure applicazione nella ricerca della successione cronologica dei tratti che si intersecano.
Seguono, da sinistra a destra, figure F9-A, F9-B e F9-C.
F9-A
F9-B

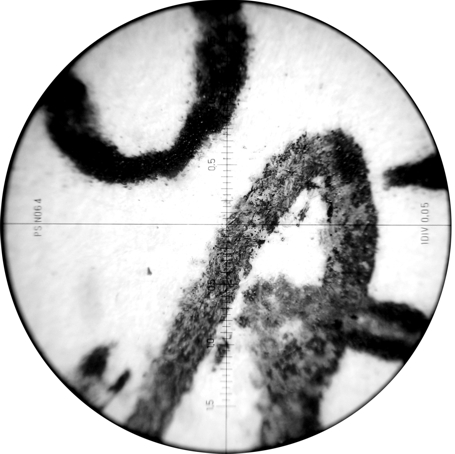

F9-C

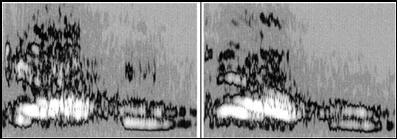

F10. Le “tracce” non sempre sono materiali: è il caso delle “tracce” vocali. Nelle figure, rappresentazioni grafiche di segnali acustici estrapolati , nel corso di una perizia fonica destinata al riconoscimento del parlatore , dai file audio acquisiti nel corso di una intercettazione ambientale. Le trascrizioni delle intercettazioni ambientali sono spesso incomprensibili in quanto al linguaggio parlato di aggiunge quello gestuale, naturalmente assente nei dialoghi telefonici.
Trace
Criminalistics isn’t a stand-alone Science, but the application of many Scientifical and Technical procedures, some as simple as Photography, others as advanced as Nuclear, all directed to identify the author of a crime, to investigate its reasons, times and instruments, sometimes even preventing it. Pivotal element of criminalistics is the trace, that silent and incorruptible informer without it no investigation can anyway succeed.
Trace, in the vagueness of the word, and in its countless aspects, is silent, but can deliver information when the investigator, by his expericence, can extract the precious informations that can pack up a guilty. Sometimes a trace apparently insignificant, can be unvaluable for the investigation.
With the word trace, we commonly refer to every sign left by a physical body, being the proof of its passage, and by extension every sign that is a proof of the happening of an event. Trace isn’t necessarly physical: the voice isn’t. Trace, when possible, must be recovered and set in safe custody, but in many cases a photographic record is enough. Photography is still an unvaluable method to bring a trace to the Court, because a written report is often non sufficient to describe an event or a site.
Figures here reproduced are an example of the countless traces that can have interest in a Court, during a trial.
F1. Various types of hematic traces.
A) trickling (directed downwards, following gravity); B) drag (streaks are seen); C) squirting (same origin, some traces are dots); D) dripping (bigger drops splash around); E) false squirting (too much substance, single traces with different orientation); F) blotting (dots randomized, in shape and dimension); G) hand impressions; H) detail of G.
F2. Samples of the imprints on the ejector (left) and on the extractor (right) on a spent cartridge case (evidence and sample), exploded with a cal. 9 Parabellum Beretta 92 FS.
F3. Sequence of a robbery. Images adquired can be sent to the prosecutor, who can proceed to identify the subject.
F4. A phone list trampled by an intruder, recovered in a office floor. On the cover is evident a footwear impression. Following, the images of the shoes, and the impressions, owned by two possible suspects. Only one presents a feature that identifies not the model, but the single shoe.
F5. Details of fingerprints, represented by the type and the position of classifiable characteristics, the so called points of identity, including: 1) divides, 2) endings, 3) indipendent lines, 4) hooks (on line endings), 5) crosses (between two lines), 6) bifurcations, 7) tracts (fragments of lines between two parallel lines), 8) points (as before, but an effective point, not a segment); 9) detours, 10) islands (points in closed figures), 11) lakes (closed lines, without points or lines inside), 12) interlacings.
F6. Check forgery, revealed by infrared photography. The original sum, 500.000, was transformed in 1.500.000, adding a 1. The infrared photography can differentiate the inks between original writing and added writing.
F7. Words from two typewrittwen documents; matching of the letters o in the two documents (questioned and sample). The left side introflexion of the letter, same in both documents, is the proof of the same origin of the two typescripts.
F8. On the left a detail from an automatic pistol, with the serial number deeply drilled; on the center, enlarged detail of the same (being deeply carved, serial number isn’t recoverable, anyway); on the right, detail of a phase of the regeneration of a filed serial number (before the regeneration process, on the firearm only the file grooves are seen).
